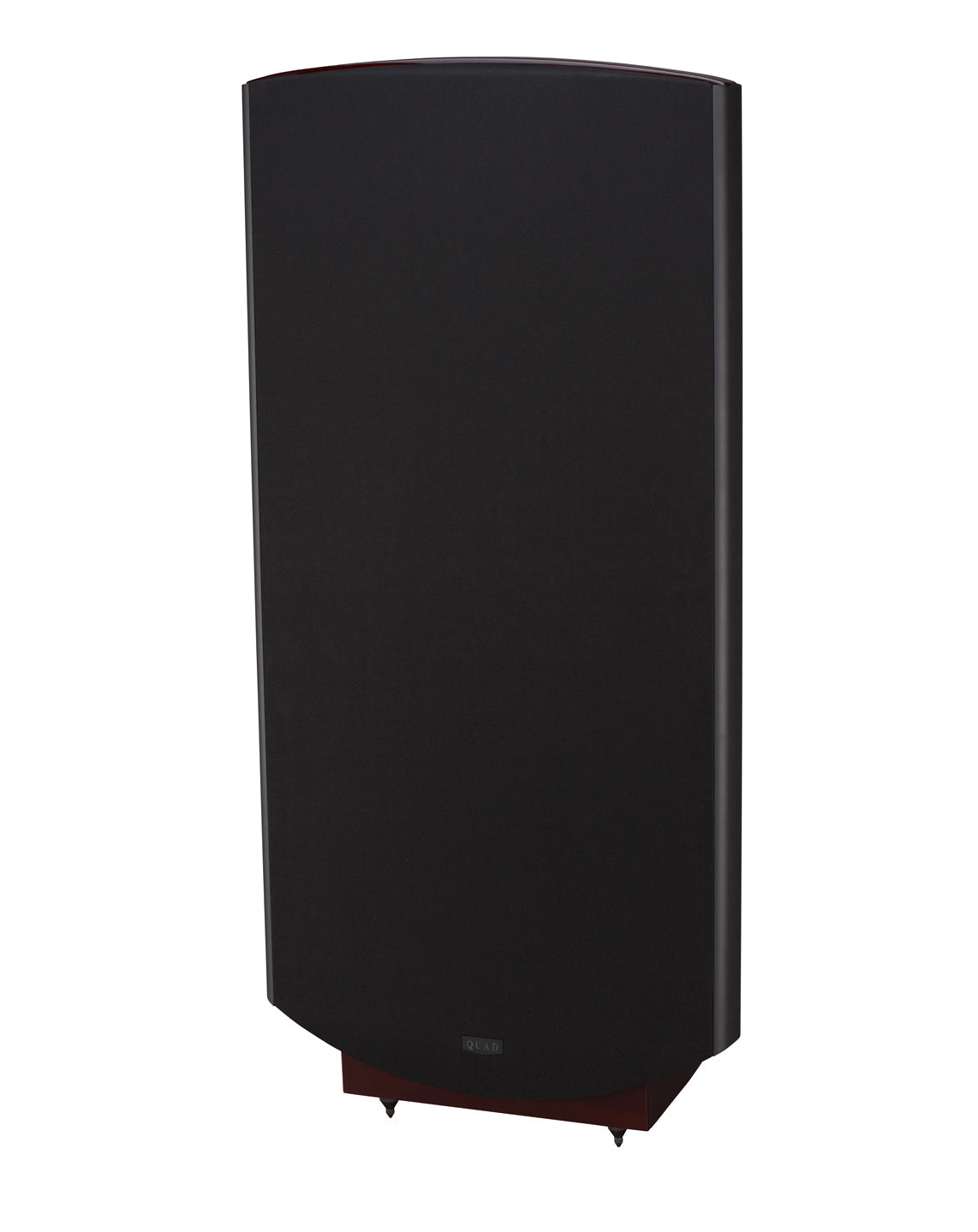

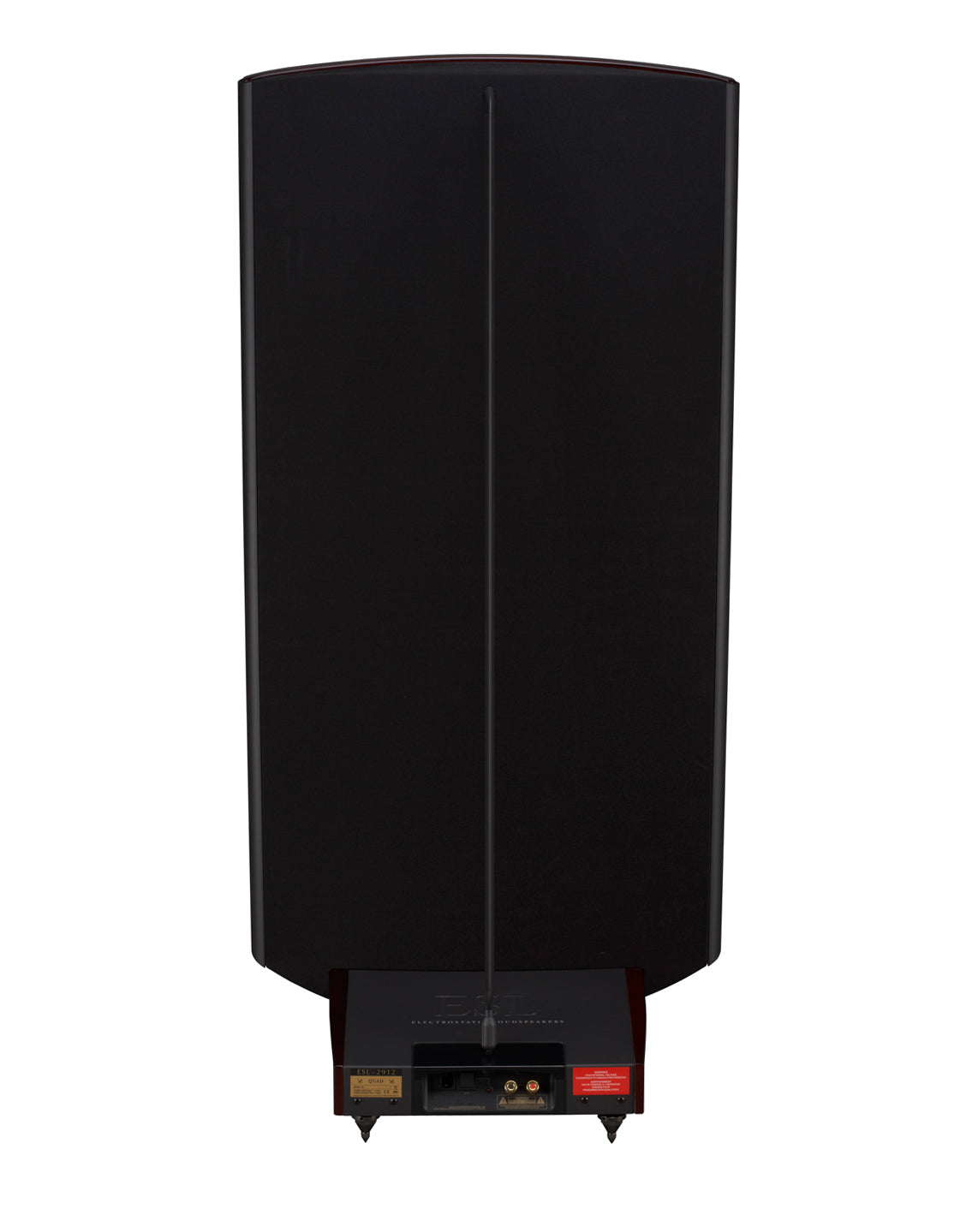

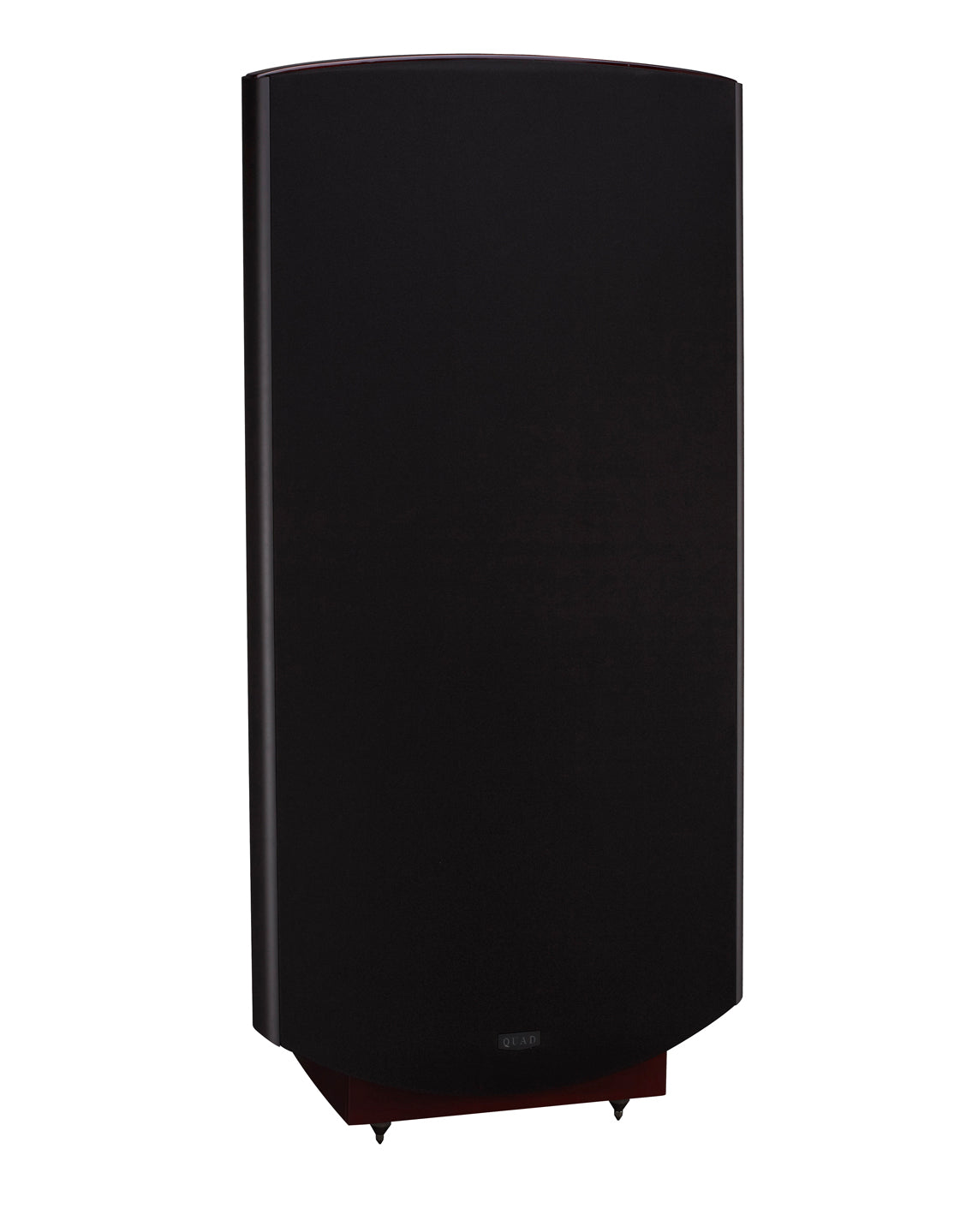

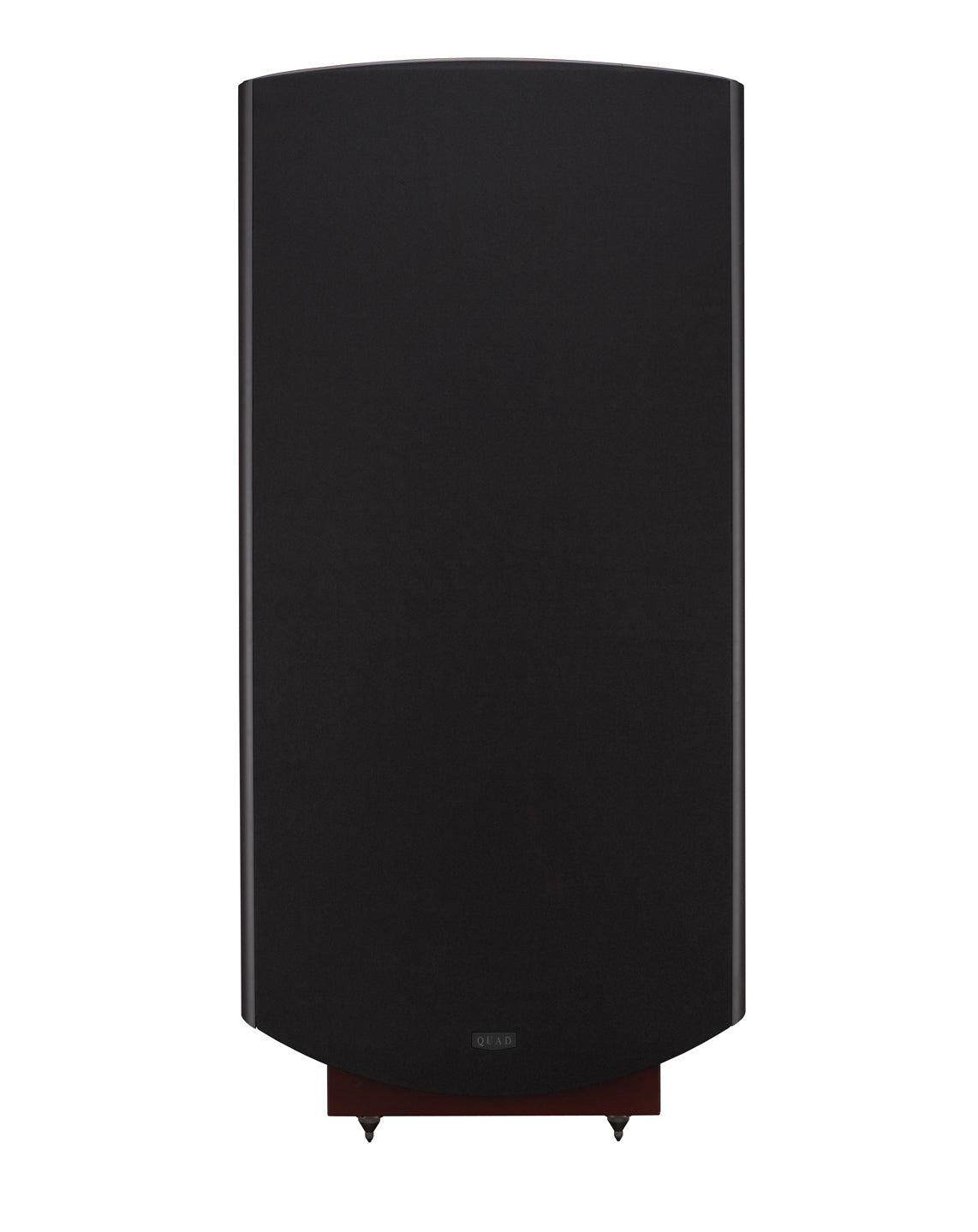

Quad ESL-2912

OBS! Denna text är maskinöversatt.

Den ursprungliga, mest ikoniska högtalaren
ESL var världens första hela sortiment, elektrostatisk högtalare med extremt låg snedvridning och ställde standarder för noggrannhet och trohet i högtalare som förblir oöverträffad idag. Ett arbete av kärlek till grundaren Peter Walker, ESL-57, som det kom senare att bli känt, är fortfarande vördade av audiofiler över hela världen.

ESL är den kompletta utföringsformen av vårt företags etos "The Closest Approach To The Original Sound" och ESL-serien återger ett ljud som inte kan skiljas mellan att höra ett par högtalare och att ha artisterna där framför dig. Vi är lika stolta över våra senaste modeller, ESL-2912 och ESL-2812 som har byggt på det ursprungliga konceptet med förbättrad effektivitet.

ESL-57 röstades också nyligen in i Stuff Magazines-diagrammet över "The Top 100 Best Gadgets Ever", som den bästa gadgeten för 1957.


Kvalitetskontroll, för ett kvalitetsljud
Bilden är en bild från slutet av 50-talet av den slutliga handfärdiga monteringsprocessen efter mylar-stretching och skåpkonstruktion.

Även om tillverkningen uppnås idag i mycket större skala, har samma sätt på kvalitet aldrig vacklat. Många processer från kretskortsmontering till pianoglansbehandling använder handfärdiga tekniker, med kvalitetskontrollförfaranden varje steg på vägen.

Matchande träfanerade paneler pryder nu högtalarnas topp och sidorna på deras betydande baser, bildade av högdensitetsplywood för ytterligare fuktig ramresonans och kvävd i lager av pianolack. Skärmskyddet på basen är präglat med Quad-logotypen och all typografi är nu i guldlackerfärg; de guldpläterade kabelanslutningarna, motsvarande kretskort och ledningar har också förbättrats.

Varför är Quad ESL mer exakt än någon annan högtalare?
Varför Quad ESL kan göra det är helt enkelt på grund av den rörliga delen av Quad ESL, det elektrostatiska membranet, som är ett tunt lager sträckt Mylar, tio gånger tunnare än ett människohår och så lätt att det närmar sig massan av luft till vilken den är kopplad.

Som ett resultat finns det ingen tröghet i sig i de rörliga delarna av Quad ESL och membranet kan svara på musikaliska detaljer och övergångar med enastående precision. Quad ESL är en av få högtalare som kan reproducera en 1kHz kvadratvåg exakt och rent.

För att uppnå denna häpnadsväckande prestanda använder Quad ESL ett system med mycket laddade statormelement på vardera sidan av membranet som är kopplat till en strömförsörjning som producerar den nödvändiga 5kV EHT (Extra High Tension) laddning som styr membranet.

Hur denna extremt högspänningsladdning produceras och konsekvent upprätthålls vid gränssnittet till statorns gränssnitt är nyckeln till den låga distorsionen av ESL.

Känsla för detaljer
Uppmärksamhet ägnas åt strömförsörjningssektionen, särskilt statorerna. Varje stator består av ett skikt av koppar på ett tunt, isolerande underlag, som är stansat med ett mönster av hål för att göra det transparent för ljudet. Kopparen etsas för att tillhandahålla ett ledande mönster som är nödvändigt för att återskapa poängkällattribut för Quad ESL. Efter etsning måste kopparen isoleras från membranet, vilket kommer att ligga i närheten av det.

I 2812 och 2912 skapas isoleringen av en trippelbeläggning som använder en specifik sprutteknik som är perfekt för att undvika nedbrytning av EHT-laddningen under höga dynamiska förhållanden, där membranet kommer i nära kontakt med statorn. Dessa senaste versioner av Quad ESL kan alltså spela högre och hantera mer kraft än tidigare modeller.

Precisionsteknik
Quads ingenjörer har utvärderat strömförsörjningen för EHT-spänningen. Creepage, möjligheten att laddning flyter över PCB mellan komponenter, eliminerades genom en ny PCB-layout som säkerställd optimal isolering och avstånd mellan kontakter och en symmetrisk layout för komponenterna. Denna nya layout ger också ett sätt att överlägsna kabelförband och återigen minska effekterna av krypning, särskilt i miljöer med hög luftfuktighet.

Komponentförändringar har också införts, inklusive sådana audiofila komponenter som Vishay-motstånd och Murata-kondensatorer. Även om det inte finns i signalvägen, som sådan, har dessa komponenter en direkt effekt på konsistensen av EHT-tillförseln och signalrenhet skapas i reproduktionen av musik som ett resultat.

Sista handen
Slutligen, för att matcha den förbättrade dynamiken i ESL-elementen, har de mekaniska aspekterna av högtalarna förbättrats. En ny nätduk har valts för att täcka elementen som möjliggör överlägsen ljudtransparens och förbättrar högtalarens utseende. Det underliggande gallerstödet har reviderat förstärkningsribbor för att minska risken för resonans samt för att säkerställa att gallerduken förblir under spänning utan sträckmärken.

För att skilja 2812 och 2912 från sina föregångare är det kosmetiska förändringar också. Dessa förändringar förbättrase högtalarnas utseende i hemmamiljön. Förutom den nya gallergrillen finns matchande pianolackade finérade paneler på högtalarnas överdel och sidorna på basen bildad av högdensitetsplywood till ytterligare fuktiga ramresonanser.
